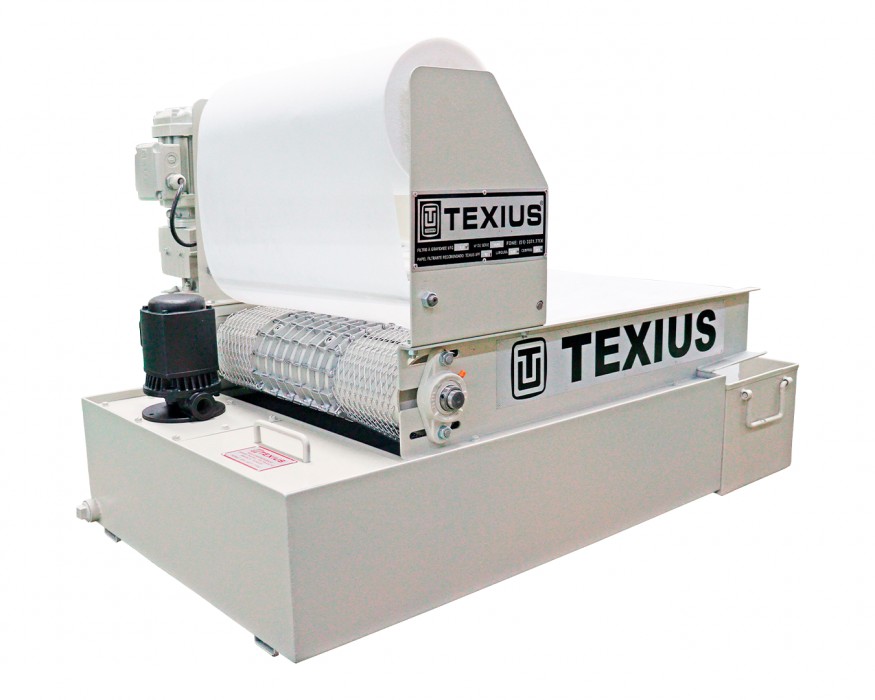

Filtro à gravidade UFG


Aplicação

Os Filtros a Gravidade Texius, assim como os Separadores Magnéticos Texius são recomendados quando se deseja  um bom acabamento superficial na peça a ser usinada, bem como a garantia de um fluido de corte limpo e o aumento da sua vida útil.
São  largamente  empregados  em  retíficas,  brunidoras,  lapidadoras,  super-finish , centros de usinagem e diversas máquinas operatrizes.



O seu funcionamento é muito simples:

O fluido utilizado, cuja função é lubrificar e/ou refrigerar a ferramenta e a peça a ser usinada, tem também como objetivo, transportar para fora da área de trabalho, as partículas metálicas e abrasivas.
O desenho esquemático abaixo, mostra o caminho percorrido pelo fluido, em ciclo contínuo, passando por um eficiente sistema de separação magnética e filtragem de partículas abrasivas.



Principio de Funcionamento do Sistema de Filtragem a gravidade:

Princípio de funcionamento do sistema de filtragem Texius


  • Características Técnicas
  • Modelos e Capacidade de Filtragem
  • Vantagens
  • DOWNLOADS
  • Reservatório e cone para esteira de filtragem em chapa aço carbono com pintura epoxi com perfil de apoio e dreno para facilitar a limpeza
  • Caixa de resíduos em chapa aço carbono com pintura epoxi com alças que facilitam o manuseio
  • Esteira em aço galvanizado com acionamento automático por motoredutor SEW
  • Papel Filtrante Texius tipo calandrado com gramatura de 30g/m² em cortesia
  • Capacidade de filtragem de particulas em suspensão com diâmetro mínimo de 100 µm (UPF) e 120 µm (UPF-FIL)
  • Potência: 0,25CV
  • Tensão de trabalho: 220/380/440V

*A motobomba não acompanha este equipamento.

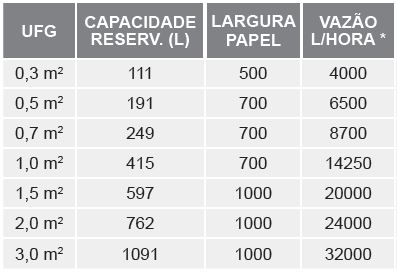

CAPACIDADE DE FILTRAGEM



AUMENTA A PRODUTIVIDADE, melhorando as condições para obtenção das tolerâncias e do acabamento da superfície trabalhada, evitando assim os riscos, pois, não haverá corpo estranho entre o rebolo e a peça.

AUMENTA A VIDA ÚTIL DO REBOLO, já que o mesmo não será atacado pelas partículas abrasivas, que retornariam ao ponto de partida, evitando assim a dressagem prematura.

AUMENTA A VIDA ÚTIL DO FLUIDO REFRIGERANTE, em função da boa aeração obtida e da eliminação de partículas metálicas e abrasivas que atuam como agentes catalisadores da oxidação e da deterioração química, formando fungos e bactérias.

AUMENTA A VIDA ÚTIL DA MÁQUINA, pois a mesma não sofrerá o acúmulo de partículas metálicas e abrasivas, evitando o desgaste prematuro nas guias, eixos e barramentos etc.

AUMENTA A VIDA ÚTIL DA MOTOBOMBA, pois a mesma vai bombear somente líquido limpo, isentos de partículas metálicas e abrasivas.
